陶粒泡沫混凝土輕質(zhì)條板生產(chǎn)工藝

在裝配式建筑中，以多孔磚、空心砌塊、輕質(zhì)墻板為主的新型墻體材料因具有環(huán)保節(jié)能、保溫隔熱等優(yōu)勢(shì)，已逐漸取代粘土磚、灰砂石傳統(tǒng)墻體材料。其中，作為非承重構(gòu)件的內(nèi)隔墻板，由于具有輕質(zhì)、高強(qiáng)、隔聲和隔熱等優(yōu)點(diǎn)，被廣泛應(yīng)用于高層和民用住宅建筑中。

輕質(zhì)隔墻材料在市場(chǎng)上的種類(lèi)繁多，按照原材料不同可大致分為石膏空心隔墻板、纖維增強(qiáng)水泥空心隔墻板(GRC)、蒸壓加氣混凝土隔墻板(ALC)、灰渣混凝土隔墻板和陶粒輕質(zhì)混凝土隔墻板等。作為內(nèi)隔墻板在使用性能上需要滿(mǎn)足輕質(zhì)、隔聲、防火、環(huán)保等要求，同時(shí)對(duì)于墻板的生產(chǎn)工藝、安裝工序等過(guò)程也應(yīng)該遵循低能耗、綠色環(huán)保的發(fā)展趨勢(shì)。

陶粒泡沫混凝土輕質(zhì)條板具有輕質(zhì)高強(qiáng)的特點(diǎn)，可廣泛應(yīng)用于住宅房屋、酒店、寫(xiě)字樓等。目前陶粒泡沫混凝土輕質(zhì)內(nèi)隔墻板在市場(chǎng)上需求量大，為了進(jìn)一步推廣陶粒板在市場(chǎng)的應(yīng)用規(guī)模。

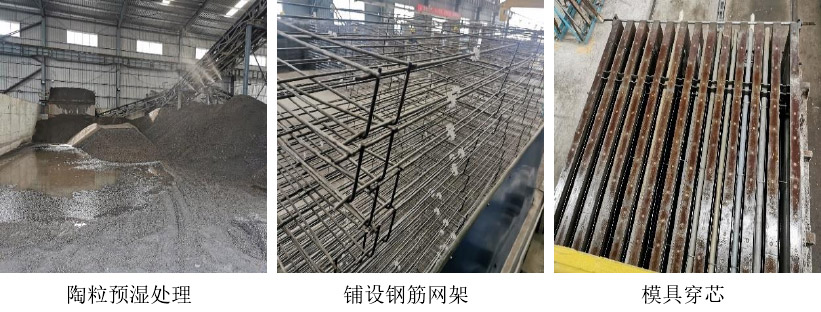

陶粒輕質(zhì)條板的生產(chǎn)要經(jīng)過(guò)常壓蒸汽養(yǎng)護(hù)和蒸壓養(yǎng)護(hù)。

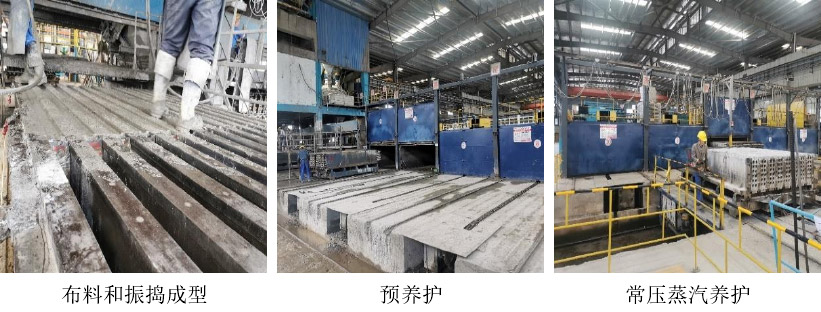

其中，常壓蒸汽養(yǎng)護(hù)分為升溫階段、恒溫階段和降溫階段：升溫(30~50℃，1h);恒溫(50℃，5.5h);降溫(20~30℃，0.5h)，蒸汽養(yǎng)護(hù)時(shí)間為 7h，此時(shí)空心條板的抗壓強(qiáng)度可達(dá)到 5MPa。

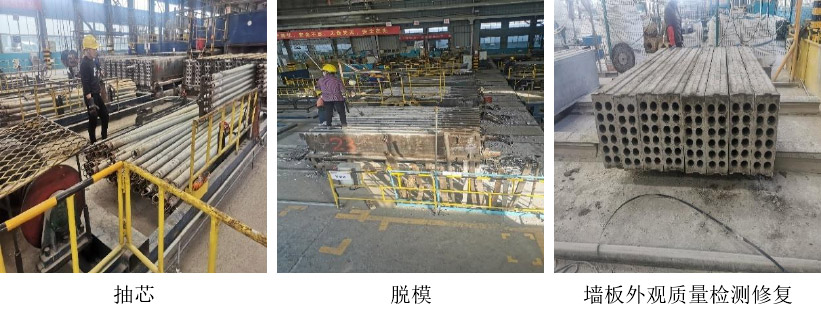

之后進(jìn)行抽芯處理，經(jīng)過(guò)表面質(zhì)量檢測(cè)和修復(fù)后，開(kāi)始進(jìn)行蒸壓養(yǎng)護(hù)處理，蒸壓養(yǎng)護(hù)過(guò)程分為升壓、恒壓、降壓三個(gè)過(guò)程：升壓階段(15min 0.10MPa;30min 0.25MPa;45min 0.35MPa;1h 0.50MPa)、恒壓階段(2h、0.5±0.05MPa)、降壓階段(15min 0.40MPa;30min 0.30MPa;45min 0.20MPa;1h 0.15MPa;1h15min 0.10MPa;1h30min 0MPa)、降溫冷卻 30min。

蒸壓養(yǎng)護(hù)時(shí)間為 5h，恒壓最終壓力為 0.5MPa，溫度在 160℃~180℃之間，蒸壓后空心墻板的抗壓強(qiáng)度達(dá)到 7.5MPa。
