裝配式建筑的興起，使得構件模具也越來越受到重視，模具的質量和數量直接影響預制構件的制造成本。預制構件類型主要包括樓梯、飄窗、外墻、內墻、雙面疊合板墻、陽臺和預應力疊合板。

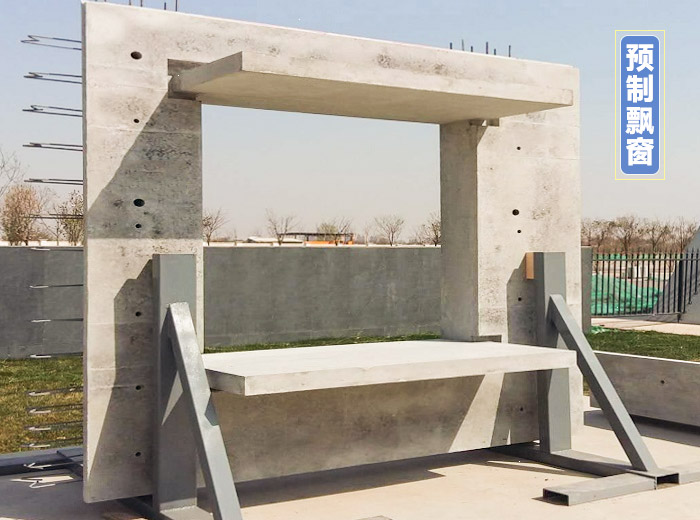

預制構件飄窗

對于飄窗模具這類異型構件，重復利用率極低，項目完成后基本做報廢處理。預制混凝土飄窗模具重復利用率較低，通用性較差。在實際生產中，各個項目之間飄窗尺寸不同，同一項目中飄窗預埋件位置也有所差異，不同項目之間飄窗模具基本不能通用。一個項目結束之后，飄窗模具無法應用到下一個項目中，只能做報廢處理。模具的制作成本影響構件的制作成本，模具數量多，生產效率高，構件成本高;模具數量少，生產效率低，構件成本低。

如何能夠更好地提高預制構件的生產效率和降低生產成本，下面以飄窗模具為例，通過飄窗模具的優化設計，并根據實際施工特點，對飄窗模具進行改進。

通過對飄窗構件生產工序的研究，研發出相對應的搭扣設計、內模吊架、下料裝置、平衡吊架、氣浮裝置等，有效提高了生產效率，以生產一件飄窗預制構件為例，計算節約人工成本的時間。

混凝土飄窗模具的在澆筑的過程中，由于飄窗構件是密閉的矩形，因此需要利用料斗和行車不停地移動來澆筑飄窗，在澆筑的每個位置時防止混凝土溢出，配合震動棒將混凝土震實，由于飄窗結構的特殊，因此每次澆筑的過程中都需要耗費較多人工。為了更好的配合飄窗混凝土澆筑，配合飄窗模具設計安裝下料裝置。

澆筑時，混凝土料斗置于下料裝置正上方，操作工人通過控制料斗的控制閥調整混凝土下料的速度，下料裝置中心是一個類似于四面體的形式，當料斗下料時，混凝土沿著四面的坡度下流。料斗只要控制在一個位置就能將飄窗模具都進行澆筑。節省了調整料斗位置，移動行車的工序。

組合式飄窗模具是一款新型模具，通過組合裝配，節約模具生產成本1/3左右。同時，配合其他模具配套設備，并對模具進行創新性研究，有效提高生產效率。隨著裝配式建筑的發展，該飄窗模具的優勢越來越明顯。該項目飄窗構件需求量大，生產時間相對緊迫，通過將飄窗模具工具化設計，能夠有效的利用時間，提高生產效率。
